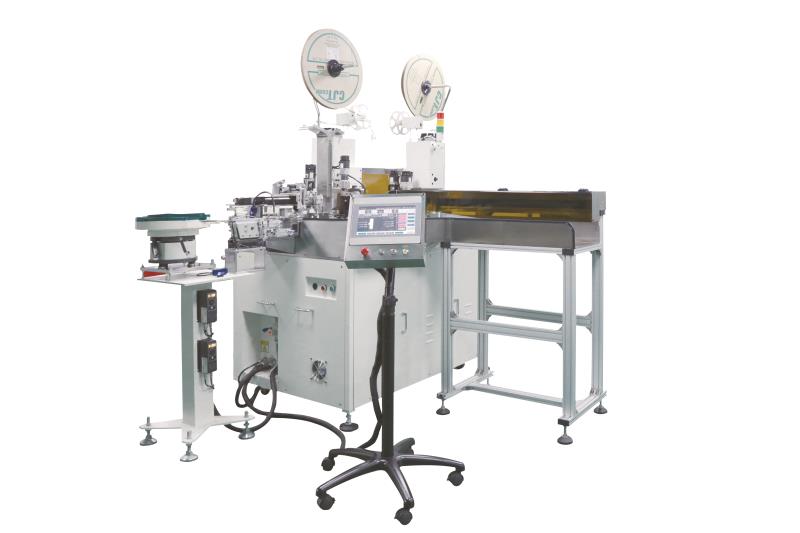

型號 | HC-雙頭壓接單穿塑殼機 |
機能 | 電線切斷、兩端去皮、兩端壓著、電線反向拿法、一端端子插入 良品/不良品分別排出 |
生產能力 | 每小時產量=3800/（節拍時間X根數×2.2） |
電線尺寸 | AWG#20—#30（電線外徑∮2.5m m以下） |
電線色 | 10色（可選配2～10） |
電線切斷長 | 125 m m—700 m m(設定0.1 m m單位） |
切斷長精度 | 公差0.5 mm + |
去皮長 | 1.0 mm — 3.0 m m |
去皮長精度 | 公差±0.1 m m |
切入長精度 | 最大調整2mm（調節刻度手動調整） |
壓著機 | 7.800N（0.8ton相當）伺服壓著機 |
通用壓具 | 專用ISO壓具（廢料切斷類型) |
檢出裝罩 | 壓力低下、電線有無檢出、電線過負荷檢出、壓著失誤檢出、端子有無檢出、端子過負荷檢出、端子插入檢出、壓力傳感裝置（可選配）、CCD視覺檢測（可選配） |
控制方式 | PLC控制 |
電源 | 單相AC200V/220V 50HZ 10A |
壓縮空氣 | 0.5MPa、約170N/min |
動作溫度范圍 | 15℃ —內30℃ |
動作濕度范圍 | 30%—80%RH 不能結露 |
保證期間 | 2000時或1年（消耗品除外） |
機械尺寸 | 1500W×1500D×1600H（不含突起物） |
機械質量 | 約800kg |
